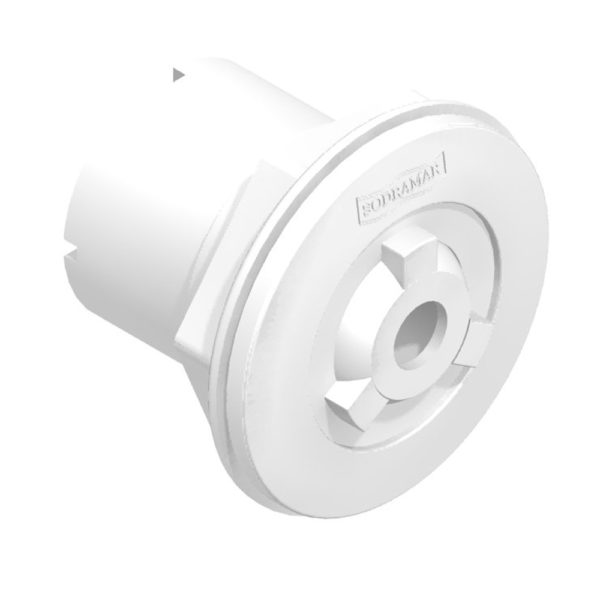

Assim como o dispositivo de aspiração, o dispositivo de retorno também possui função importante na construção de uma piscina, haja visto que por meio dele é devolvido à piscina a água já processada no sistema filtrante, além de produzir um fluxo d’água em direção à coadeira (skimmer) e ao dreno de fundo ou antiturbilhão, promovendo a movimentação equalizada da água, contribuindo em sua melhor oxigenação, e ainda tendo o papel de homogeneização ; ou seja , distribuição uniforme da mistura dos produtos químicos do tratamento da água da piscina. Sua instalação deve ser feita de 30 a 50cm abaixo do nível de água da piscina, levando – se os seguintes aspectos em conta:
1) São necessários no mínimo dois dispositivos de retorno para uma piscina;
2) Um dispositivo para cada 50m2 de área de superfície ou;
3) Um dispositivo para cada 50m3 de água ou;
4) Relação proporcional entre a vazão nominal do filtro e a vazão por dispositivo, devendo – se adotar a maior quantidade obtida.
Considerações: é importante a concentração do maior número de dispositivos de retorno nas partes da piscina com profundidade inferior a 20cm e nas regiões que ocorra a tendência de estagnação da água.
A velocidade na saída dos dispositivos de retorno deve ser no mínimo 3 m/s. Conforme norma NBR 10.339 da ABNT.
Como informado no dimensionamento dos dispositivos de aspiração, reiteramos a importância da instalação dos dispositivos de retorno em desnível, com relação aos de aspiração em função de, se houver a necessidade de verificação de um possível vazamento, a diferença nas alturas dos dispositivos, propiciará uma melhor identificação na origem deste possível vazamento.
